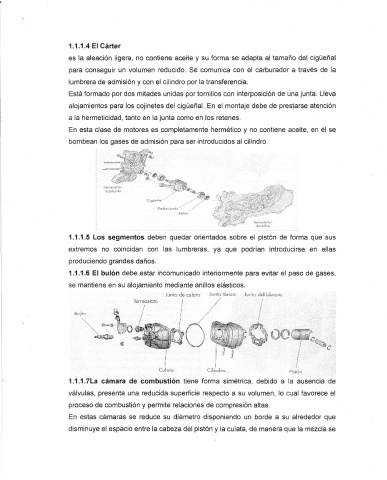

1.1.1.4 El Cárter
es la aleación ligera, no contiene aceite y su forma se adapta al tamaño del cigüeñal
para conseguir un volumen reducido. Se comunica con el carburador a través de la
lumbrera de admisión y con el cilindro por la transferencia.
Está formado por dos mitades unidas por tornillos con interposición de una junta. Lleva
alojamientos para los cojinetes del cigüeñal. En el montaje debe de prestarse atención
a la hermeticidad, tanto en la junta como en los retenes.
En esta clase de motores es completamente hermético y no contiene aceite, en él se
bombean los gases de admisión para ser introducidos al cilindro.
5cr'l'.'licurtet
Izquierdo
Scri-.i.c6di:,:r
dc•·cc::ho
1.1.1.5 Los segmentos deben quedar orientados sobre el pistón de forma que sus
extremos no coincidan con las lumbreras, ya que podrían introducirse en ellas
produciendo grandes daños.
1.1.1.6 El bulón debe estar incomunicado interiormente para evitar el paso de gases,
se mantiene en su alojamiento mediante anillos elásticos.
Juma de cula a Jv,,tu d,d l,l,.K¡vt:
Iermcstoto 1
... 1 I
/ 1 1 l
,. I
1 I
1
1
Culoto
�
1 1.1.1. 7La cámara de combustión tiene forma simétrica, debido a la ausencia de
válvulas, presenta una reducida superficie respecto a su volumen, lo cual favorece el
1
proceso de combustión y permite relaciones de compresión altas.
En estas 'cámaras se reduce su diámetro disponiendo un borde a su alrededor que
disminuye el espacio entre la cabeza del pistón y la culata, de manera que la mezcla se
