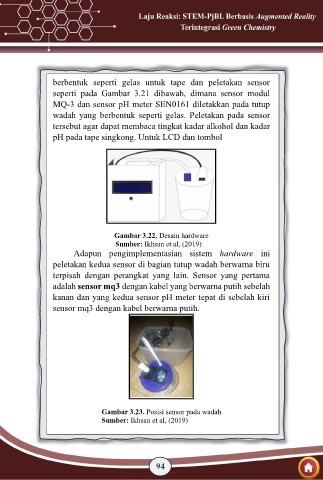

berbentuk seperti gelas untuk tape dan peletakan sensor
seperti pada Gambar 3.21 dibawah, dimana sensor modul
MQ-3 dan sensor pH meter SEN0161 diletakkan pada tutup
wadah yang berbentuk seperti gelas. Peletakan pada sensor
tersebut agar dapat membaca tingkat kadar alkohol dan kadar
pH pada tape singkong. Untuk LCD dan tombol
Gambar 3.22. Desain hardware
Sumber: Ikhsan et al, (2019)
Adapun pengimplementasian sistem hardware ini
peletakan kedua sensor di bagian tutup wadah berwarna biru
terpisah dengan perangkat yang lain. Sensor yang pertama
adalah sensor mq3 dengan kabel yang berwarna putih sebelah
kanan dan yang kedua sensor pH meter tepat di sebelah kiri
sensor mq3 dengan kabel berwarna putih.
Gambar 3.23. Posisi sensor pada wadah
Sumber: Ikhsan et al, (2019)
