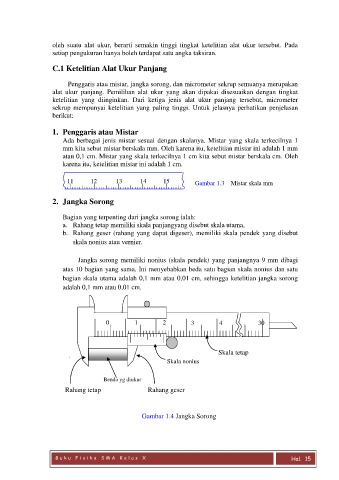

Page 26 - Diktat Fisika SMA Kelas X

oleh suatu alat ukur, berarti semakin tinggi tingkat ketelitian alat ukur tersebut. Pada
setiap pengukuran hanya boleh terdapat satu angka taksiran.

C.1 Ketelitian Alat Ukur Panjang

Penggaris atau mistar, jangka sorong, dan micrometer sekrup semuanya merupakan
alat ukur panjang. Pemilihan alat ukur yang akan dipakai disesuaikan dengan tingkat
ketelitian yang diinginkan. Dari ketiga jenis alat ukur panjang tersebut, micrometer
sekrup mempunyai ketelitian yang paling tinggi. Untuk jelasnya perhatikan penjelasan
berikut:

1. Penggaris atau Mistar
Ada berbagai jenis mistar sesuai dengan skalanya. Mistar yang skala terkecilnya 1
mm kita sebut mistar berskala mm. Oleh karena itu, ketelitian mistar ini adalah 1 mm
atau 0,1 cm. Mistar yang skala terkecilnya 1 cm kita sebut mistar berskala cm. Oleh
karena itu, ketelitian mistar ini adalah 1 cm.

11 12 13 14 15
Gambar 1.3 Mistar skala mm

2. Jangka Sorong

Bagian yang terpenting dari jangka sorong ialah:
a. Rahang tetap memiliki skala panjangyang disebut skala utama,
b. Rahang geser (rahang yang dapat digeser), memiliki skala pendek yang disebut
skala nonius atau vernier.

Jangka sorong memiliki nonius (skala pendek) yang panjangnya 9 mm dibagi
atas 10 bagian yang sama. Ini menyebabkan beda satu bagian skala nonius dan satu
bagian skala utama adalah 0,1 mm atau 0,01 cm, sehingga ketelitian jangka sorong
adalah 0,1 mm atau 0,01 cm.

0 1 2 3 4 30

Skala tetap
Skala nonius

Benda yg diukur
Rahang tetap Rahang geser

Gambar 1.4 Jangka Sorong
