Page 1205 - 2006 HARLEY FLSTCI SERVICE MANUAL
P. 1205

2.14

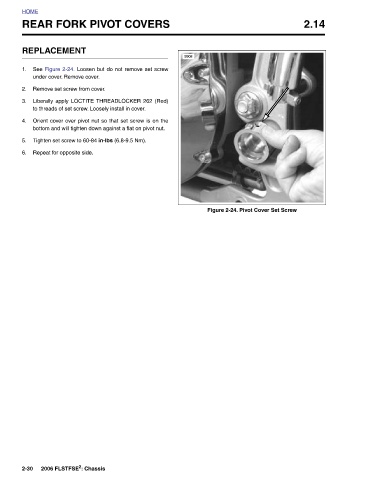

                                                                        Figure 2-24. Pivot Cover Set Screw


















                        9908



              REAR FORK PIVOT COVERS














                      REPLACEMENT See Figure 2-24. Loosen but do not remove set screw under cover. Remove cover.  Remove set screw from cover. Liberally apply LOCTITE THREADLOCKER 262 (Red) to threads of set screw. Loosely install in cover. Orient cover over pivot nut so that set screw is on the bottom and will tighten down against a flat on pivot nut. Tighten set screw to 60-84 in-lbs (6.8-9.5 Nm).  Repeat for opposite side.  2006 FLSTFSE 2 : Chassis







          HOME              1.    2.  3.    4.    5.  6.                                                                                                 2-30
