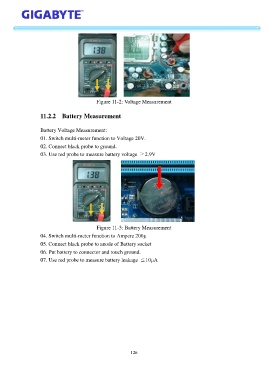

Figure 11-2: Voltage Measurement


                   11.2.2  Battery Measurement


                   Battery Voltage Measurement:

                   01. Switch multi-meter function to Voltage 20V.
                   02. Connect black probe to ground.
                   03. Use red probe to measure battery voltage  ≧2.9V

















                                            Figure 11-3: Battery Measurement
                   04. Switch multi-meter function to Ampere 200μ

                   05. Connect black probe to anode of Battery socket
                   06. Put battery to connector and touch ground.
                   07. Use red probe to measure battery leakage  ≦10μA
