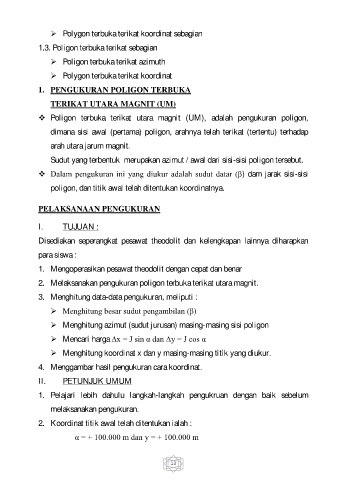

➢ Polygon terbuka terikat koordinat sebagian

1.3. Poligon terbuka terikat sebagian
➢ Poligon terbuka terikat azimuth

➢ Polygon terbuka terikat koordinat

1. PENGUKURAN POLIGON TERBUKA
TERIKAT UTARA MAGNIT (UM)

❖ Poligon terbuka terikat utara magnit (UM), adalah pengukuran poligon,

dimana sisi awal (pertama) poligon, arahnya telah terikat (tertentu) terhadap
arah utara jarum magnit.

Sudut yang terbentuk merupakan azimut / awal dari sisi-sisi poligon tersebut.
❖ Dalam pengukuran ini yang diukur adalah sudut datar (β) dam jarak sisi-sisi

poligon, dan titik awal telah ditentukan koordinatnya.

PELAKSANAAN PENGUKURAN

I. TUJUAN :

Disediakan seperangkat pesawat theodolit dan kelengkapan lainnya diharapkan
para siswa :

1. Mengoperasikan pesawat theodolit dengan cepat dan benar
2. Melaksanakan pengukuran poligon terbuka terikat utara magnit.

3. Menghitung data-data pengukuran, meliputi :
➢ Menghitung besar sudut pengambilan (β)

➢ Menghitung azimut (sudut jurusan) masing-masing sisi poligon

➢ Mencari harga ∆x = J sin α dan ∆y = J cos α
➢ Menghitung koordinat x dan y masing-masing titik yang diukur.

4. Menggambar hasil pengukuran cara koordinat.

II. PETUNJUK UMUM
1. Pelajari lebih dahulu langkah-langkah pengukruan dengan baik sebelum

melaksanakan pengukuran.
2. Koordinat titik awal telah ditentukan ialah :

α = + 100.000 m dan y = + 100.000 m
