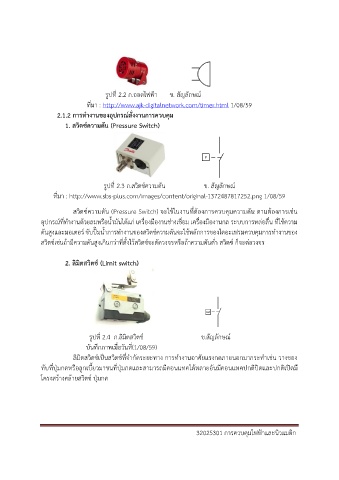

รูปที่ 2.2 ก.ออดไฟฟ้า ข. สัญลักษณ ์
ที่มา : http://www.ajk-digitalnetwork.com/timer.html 1/08/59
2.1.2 กำรท ำงำนของอุปกรณ์สั่งงำนกำรควบคุม
1. สวิตซ์ควำมดัน (Pressure Switch)

P

รูปที่ 2.3 ก.สวิตช์ความดัน ข. สัญลักษณ ์
ที่มา : http://www.sbs-plus.com/images/content/original-1372487817252.png 1/08/59

้
สวตซ์ความดัน (Pressure Switch) จะใชในงานที่ต้องการควบคมความดัน ตามต้องการเชน
ิ
ุ
่
อุปกรณ์ที่ท างานด้วยลมหรือน้ ามันได้แก่ เครื่องมืองานช่างเชื่อม เครื่องมืองานกล ระบบการหล่อลื่น ที่ใช้ความ
ดันสูงและมอเตอร์ ขับปั๊มน้ าการท างานของสวิตช์ความดันจะใช้หลักการของไดอะเฟรมควบคุมการท างานของ
สวิตช์เช่นถ้ามีความดันสูงเกินกว่าที่ตั้งไว้สวิตช์จะตัดวงจรหรือถ้าความดันต่ า สวิตซ์ ก็จะต่อวงจร

2. ลิมิตสวิตช์ (Limit switch)

LM

์
รูปที่ 2.4 ก.ลิมิตสวิตช ข.สัญลักษณ ์
บันทึกภาพเมื่อวันที่(1/08/59)
์
ั
ลิมิตสวิตชเป็นสวิตชที่จ ากัดระยะทาง การท างานอาศยแรงกดภายนอกมากระท าเชน วางของ
์
่
ทับที่ปุ่มกดหรือลูกเบี้ยวมาชนที่ปุ่มกดและสามารถมีคอนแทคได้หลายอันมีคอนแทคปกติปิดและปกติเปิดมี
โครงสร้างคล้ายสวิตช์ ปุ่มกด

32025301 การควบคุมไฟฟ้าและนิวแมติก
