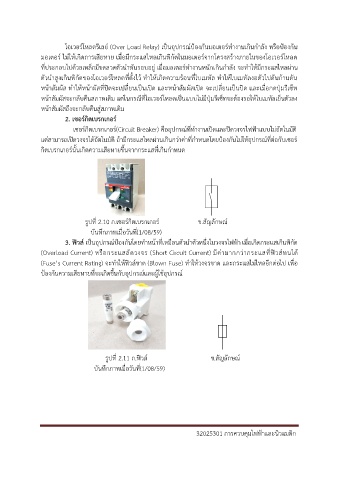

โอเวอร์โหลดรีเลย์ (Over Load Relay) เป็นอุปกรณป้องกันมอเตอร์ท างานเกินก าลัง หรือป้องกัน
มอเตอร์ ไม่ให้เกิดการเสียหาย เมื่อมีกระแสไหลเกินพิกัดในมอเตอร์จากโครงสร้างภายในของโอเวอร์โหลด

ที่ประกอบไปด้วยเหล็กมีขดลวดตัวน าพันรอบอยู่ เมื่อมอเตอร์ท างานหนักเกินก าลัง จะท าให้มีกระแสไหลผ่าน
้
ตัวน าสูงเกินพิกัดของโอเวอร์โหลดที่ตั้งไว ท าให้เกิดความร้อนที่ไบเมทัล ท าให้ไบเมทัลงอตัวไปดันก้านดัน
หน้าสัมผัส ท าให้หน้าผัสที่ปิดจะเปลี่ยนเป็นเปิด และหน้าสัมผัสเปิด จะเปลี่ยนเป็นปิด และเมื่อกดปุ่มรีเซ็ท
หน้าสัมผัสจะกลับคืนสภาพเดิม แต่ในกรณีที่โอเวอร์โหลดเป็นแบบไม่มีปุ่มรีเซ็ทจะต้องรอให้ไบเมทัลเย็นตัวลง

หน้าสัมผัสถึงจะกลับคืนสู่สภาพเดิม
2. เซอร์กิตเบรกเกอร์
เซอร์กิตเบรกเกอร์(Circuit Breaker) คืออุปกรณ์ที่ท างานเปิดและปิดวงจรไฟฟ้าแบบไม่อัตโนมัติ
่
แต่สามารถเปิดวงจรได้อัตโนมัติ ถามีกระแสไหลผ่านเกินกวาค่าที่ก าหนดโดยป้องกันไม่ให้อุปกรณ์ที่ต่อกับเซอร์
้
กิตเบรกเกอร์นั้นเกิดความเสียหายขึ้นจากกระแสที่เกินก าหนด

รูปที่ 2.10 ก.เซอร์กิตเบรกเกอร์ ข.สัญลักษณ ์

บันทึกภาพเมื่อวันที่(1/08/59)
3. ฟิวส์ เป็นอุปกรณ์ป้องกันโดยท าหน้าที่เหมือนตัวน าตัวหนึ่งในวงจรไฟฟ้า เมื่อเกิดกระแสเกินพิกัด
(Overload Current) หรือกระแสลัดวงจร (Short Circuit Current) มีคามากกวากระแสที่ฟิวส์ทนได้
่
่
(Fuse’s Current Rating) จะท าให้ฟิวส์ขาด (Blown Fuse) ท าให้วงจรขาด และกระแสไม่ไหลอีกต่อไป เพื่อ
ป้องกันความเสียหายที่จะเกิดขึ้นกับอุปกรณ์และผู้ใช้อุปกรณ ์

รูปที่ 2.11 ก.ฟิวส์ ข.สัญลักษณ ์
บันทึกภาพเมื่อวันที่(1/08/59)
