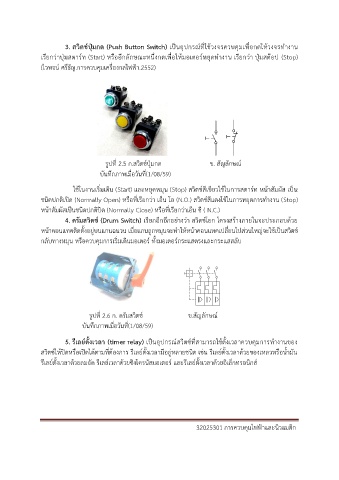

3. สวตช์ปมกด (Push Button Switch) เป็นอุปกรณที่ใชวงจรควบคมเพื่อกดให้วงจรท างาน
ิ
ุ่
่
่
เรียกวาปุ่มสตาร์ท (Start) หรืออีกลักษณะหนึ่งกดเพื่อให้มอเตอร์หยุดท างาน เรียกวา ปุ่มสต๊อป (Stop)
(ไวพจน์ ศรีธัญ.การควบคุมเครื่องกลไฟฟ้า.2552)

รูปที่ 2.5 ก.สวิตช์ปุ่มกด ข. สัญลักษณ ์

บันทึกภาพเมื่อวันที่(1/08/59)

ี
ิ
้
์
้
ใชในงานเริ่มเดิน (Start) และหยุดหมุน (Stop) สวตชสีเขยวใชในการสตาร์ท หน้าสัมผัส เป็น
ชนิดปกติเปิด (Normally Open) หรือที่เรียกว่า เอ็น โอ (N.O.) สวิตช์สีแดงใช้ในการหยุดการท างาน (Stop)
หน้าสัมผัสเป็นชนิดปกติปิด (Normally Close) หรือที่เรียกว่าเอ็น ซี ( N.C.)
ิ
4. ดรัมสวตช์ (Drum Switch) เรียกอีกอีกอย่างวา สวตชโยก โครงสร้างภายในจะประกอบด้วย
ิ
่
์
หน้าคอนแทคติดตั้งอยู่บนแกนฉนวน เมื่อแกนถูกหมุนจะท าให้หน้าคอนแทคเปลี่ยนไปส่วนใหญ่จะใช้เป็นสวิตช ์
กลับทางหมุน หรือควบคุมการเริ่มเดินมอเตอร์ ทั้งมอเตอร์กระแสตรงและกระแสสลับ

I I I

รูปที่ 2.6 ก. ดรัมสวิตช ์ ข.สัญลักษณ ์

บันทึกภาพเมื่อวันที่(1/08/59)

ิ
้
5. รีเลย์ตั้งเวลำ (timer relay) เป็นอุปกรณสวตซ์ที่สามารถใชตั้งเวลาควบคมการท างานของ
ุ
์
สวิตซ์ให้ปิดหรือเปิดได้ตามที่ต้องการ รีเลย์ตั้งเวลามีอยู่หลายชนิด เชน รีเลย์ตงเวลาดวยของเหลวหรือน้ ามัน
่
ั้
้
รีเลย์ตั้งเวลาด้วยลมอัด รีเลย์เวลาด้วยซิงโครนัสมอเตอร์ และรีเลย์ตั้งเวลาด้วยอิเล็กทรอนิกส์

32025301 การควบคุมไฟฟ้าและนิวแมติก
