P. 32

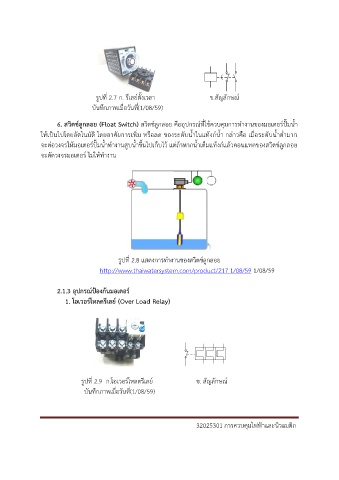

รูปที่ 2.7 ก. รีเลย์ตั้งเวลา ข.สัญลักษณ ์
บันทึกภาพเมื่อวันที่(1/08/59)
์
6. สวิตช์ลูกลอย (Float Switch) สวิตช์ลูกลอย คืออุปกรณที่ใช้ควบคุมการท างานของมอเตอร์ปั๊มน้ า
ื
ั
ให้เป็นไปโดยอัตโนมัติ โดยอาศยการเพิ่ม หรือลด ของระดับน้ าในแท้งก์น้ า กล่าวคอ เมื่อระดับน้ าต่ ามาก
ึ้
จะต่อวงจรให้มอเตอร์ปั๊มน้ าท างานสูบน้ าขนไปเก็บไว้ แต่ถ้าหากน้ าเต็มแท้งก์แล้วคอนแทคของสวิตช์ลูกลอย
จะตัดวงจรมอเตอร์ ไม่ให้ท างาน
รูปที่ 2.8 แสดงการท างานของสวิตช์ลูกลอย
http://www.thaiwatersystem.com/product/217 1/08/59 1/08/59
์
2.1.3 อุปกรณป้องกันมอเตอร์
1. โอเวอร์โหลดรีเลย์ (Over Load Relay)
รูปที่ 2.9 ก.โอเวอร์โหลดรีเลย์ ข. สัญลักษณ ์
บันทึกภาพเมื่อวันที่(1/08/59)
32025301 การควบคุมไฟฟ้าและนิวแมติก
