2.2 Azas Saint-Venant
Berdasarkan pola distribusi regangan maupun tegangan yang terjadi kita
sudah dapat membedakan bagian struktur yang dinamakan sebagai
daerah D dan B. Seberapa lebar pengaruh dari diskontinuitas geometri
atau statik terhadap pola penyebaran tegangan akan kita tentukan
berdasarkan prinsip Saint Venant, seperti dijelaskan di bawah ini.
Pada teori elasisitas kita mengenal prinsip Saint-Venant, yaitu prinsip
yang menyatakan bahwa bila suatu kelompok gaya yang dalam keadaan
seimbang (Jumlah Gaya = 0) yang bekerja pada bidang struktur akan
menyebabkan tegangan pada struktur, di mana besaran tegangan akan
cepat mengecil semakin jauh dari tempat kelompok gaya tersebut
bekerja.
Prinsip Saint-Vēnant ini menyatakan jauhnya penyebaran tegangan yang
terlokalisasi pada daerah sejauh h sekitar kelompok gaya tersebut.

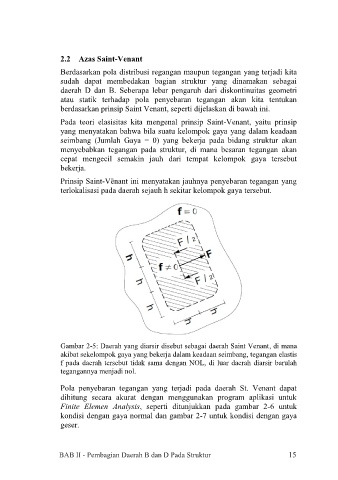

Gambar 2-5: Daerah yang diarsir disebut sebagai daerah Saint Venant, di mana
akibat sekelompok gaya yang bekerja dalam keadaan seimbang, tegangan elastis
f pada daerah tersebut tidak sama dengan NOL, di luar daerah diarsir barulah
tegangannya menjadi nol.
Pola penyebaran tegangan yang terjadi pada daerah St. Venant dapat
dihitung secara akurat dengan menggunakan program aplikasi untuk
Finite Elemen Analysis, seperti ditunjukkan pada gambar 2-6 untuk
kondisi dengan gaya normal dan gambar 2-7 untuk kondisi dengan gaya
geser.
