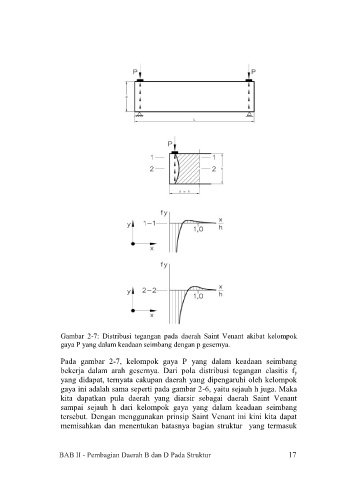

Gambar 2-7: Distribusi tegangan pada daerah Saint Venant akibat kelompok
gaya P yang dalam keadaan seimbang dengan p gesernya.
Pada gambar 2-7, kelompok gaya P yang dalam keadaan seimbang
bekerja dalam arah gesernya. Dari pola distribusi tegangan elasitis f y
yang didapat, ternyata cakupan daerah yang dipengaruhi oleh kelompok
gaya ini adalah sama seperti pada gambar 2-6, yaitu sejauh h juga. Maka
kita dapatkan pula daerah yang diarsir sebagai daerah Saint Venant
sampai sejauh h dari kelompok gaya yang dalam keadaan seimbang
tersebut. Dengan menggunakan prinsip Saint Venant ini kini kita dapat
memisahkan dan menentukan batasnya bagian struktur yang termasuk
17
BAB II - Pembagian Daerah B dan D Pada Struktur 17
