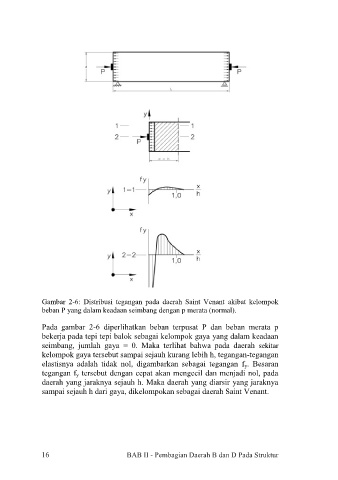

Gambar 2-6: Distribusi tegangan pada daerah Saint Venant akibat kelompok
beban P yang dalam keadaan seimbang dengan p merata (normal).
Pada gambar 2-6 diperlihatkan beban terpusat P dan beban merata p
bekerja pada tepi tepi balok sebagai kelompok gaya yang dalam keadaan
seimbang, jumlah gaya = 0. Maka terlihat bahwa pada daerah sekitar
kelompok gaya tersebut sampai sejauh kurang lebih h, tegangan-tegangan
elastisnya adalah tidak nol, digambarkan sebagai tegangan f y. Besaran
tegangan f y tersebut dengan cepat akan mengecil dan menjadi nol, pada
daerah yang jaraknya sejauh h. Maka daerah yang diarsir yang jaraknya
sampai sejauh h dari gaya, dikelompokan sebagai daerah Saint Venant.
16
16 BAB II - Pembagian Daerah B dan D Pada Struktur
