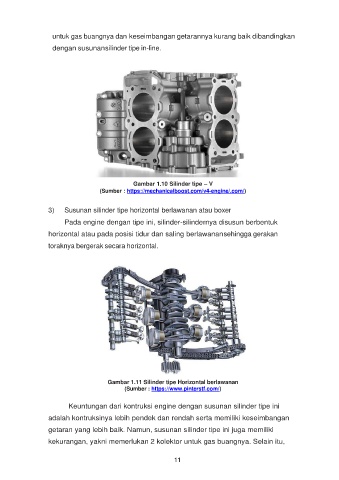

Page 17 - PEMELIHARAAN MESIN KENDARAAN RINGAN KLS XI

untuk gas buangnya dan keseimbangan getarannya kurang baik dibandingkan

dengan susunan silinder tipe in-line.

Gambar 1.10 Silinder tipe – V
(Sumber : https://mechanicalboost.com/v4-engine/.com/)

3) Susunan silinder tipe horizontal berlawanan atau boxer

Pada engine dengan tipe ini, silinder-silindernya disusun berbentuk
horizontal atau pada posisi tidur dan saling berlawanan sehingga gerakan

toraknya bergerak secara horizontal.

Gambar 1.11 Silinder tipe Horizontal berlawanan
(Sumber : https://www.pinterstf.com/)

Keuntungan dari kontruksi engine dengan susunan silinder tipe ini

adalah kontruksinya lebih pendek dan rendah serta memiliki keseimbangan
getaran yang lebih baik. Namun, susunan silinder tipe ini juga memiliki

kekurangan, yakni memerlukan 2 kolektor untuk gas buangnya. Selain itu,

11
