Fungsi utama piston yaitu untuk membentuk ruang bakar bersama-

sama dengan kepala silinder dan blok silinder dan juga melakukan siklus kerja
mesin melalui gerak naik turunya piston, gerakan piston ini sebagai hasil dari

tekanan yang di bangkitkan oleh pembakaran campuran udara dan bahan

bakar yang dikompresikan dalam ruang bakar, kemudian gerak naik turun
piston ini di teruskan ke poros engkol melalui batang piston/connecting rod

untuk kemudian di rubah menjadi gerak putar.

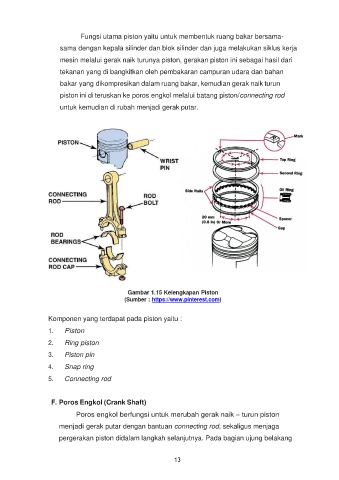

Gambar 1.15 Kelengkapan Piston
(Sumber : https://www.pinterest.com)

Komponen yang terdapat pada piston yaitu :

1. Piston
2. Ring piston

3. Piston pin

4. Snap ring
5. Connecting rod

F. Poros Engkol (Crank Shaft)

Poros engkol berfungsi untuk merubah gerak naik – turun piston

menjadi gerak putar dengan bantuan connecting rod, sekaligus menjaga
pergerakan piston didalam langkah selanjutnya. Pada bagian ujung belakang
