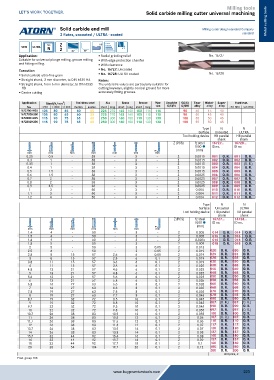

P. 223
Milling tools
Solid carbide milling cutter universal machining
Solid carbide end mill Milling cutter design standard Company Metal cutting tools
2 flutes, uncoated / ULTRA - coated standard
Typ Z HB
VHM ULTRA
N 2 45°
Application: Radial grinding relief No. 16727
Suitable for universal plunge milling, groove milling With edge protection chamfer
and fitting milling. With clearance
Execution: No. 16727: Uncoated
Solid carbide ultra-fine grain No. 16728: ULTRA coated No. 16728
Straight shank, 3 mm diameter, to DIN 6535 HA Notes:
Straight shank, from 6 mm diameter, to DIN 6535 The undersize values are particularly suitable for
HB cutting keyways, slightly conical ground for more
Centre cutting accurately fitting grooves.
Application Steel (N/mm ) 2 Stainless steel Alu Brass Bronze Plas- Graphite GG(G) Titan- Nickel- Super- Hard mat.
No. <700 <1000 <1300 marten. austen. short long short long short long tics G(C)FK GjMW alloy alloy alloy <55 HRC <65 HRC
16727001-025 105 80 65 60 55 225 270 145 160 100 115 115 90 50 45 40
16727028-200 105 80 65 60 55 225 270 145 160 100 115 115 90 50 45 40
16728001-025 115 90 75 65 60 250 300 160 180 110 130 130 100 55 50 45
16728028-200 115 90 75 65 60 250 300 160 180 110 130 130 100 55 50 45
Type N N
Surface Uncoated ULTRA
Tool holding device HB parallel HB parallel
shank shank
Z (PCS) fz steel 16727... 16728...
1000 ID no. ID no.
(mm)
mm mm mm mm mm mm mm
0.25 0.5 - 38 - 3 - 2 0.0015 001 O. R. 001 O. R.
0.3 1 - 38 - 3 - 2 0.0015 002 O. R. 002 O. R.
0.35 1 - 38 - 3 - 2 0.0015 003 O. R. 003 (O. R.)
0.4 1 - 38 - 3 - 2 0.0015 004 O. R. 004 O. R.
0.5 1.5 - 38 - 3 - 2 0.0015 005 O. R. 005 O. R.
0.6 1.5 - 38 - 3 - 2 0.0025 006 O. R. 006 O. R.
0.7 2 - 38 - 3 - 2 0.0025 007 O. R. 007 O. R.
0.8 2 - 38 - 3 - 2 0.0025 008 O. R. 008 O. R.
0.9 2.5 - 38 - 3 - 2 0.0025 009 O. R. 009 O. R.
1 3 - 50 - 3 - 2 0.004 010 O. R. 010 O. R.
1.1 3 - 50 - 3 - 2 0.004 011 O. R. 011 O. R.
1.2 4 - 50 - 3 - 2 0.004 012 O. R. 012 O. R.
Type N N
Surface Uncoated ULTRA
Tool holding device HB parallel HB parallel
shank shank
Z (PCS) fz steel 16727... 16728...
1000 ID no. ID no.
(mm)
mm mm mm mm mm mm mm
1.4 4 - 50 - 3 - 2 0.005 014 O. R. 014 O. R.
1.5 4 - 50 - 3 - 2 0.005 015 O. R. 015 O. R.
1.6 4 - 50 - 3 - 2 0.0065 016 O. R. 016 O. R.
1.8 5 - 50 - 3 - 2 0.009 018 O. R. 018 O. R.
2 5 - 50 - 3 0.05 2 0.013
2.5 6 - 50 - 3 0.05 2 0.019 020 O. R. 020 O. R.
2.8 8 15 57 2.6 6 0.05 2 0.019 025 O. R. 025 O. R.
3 8 15 57 2.8 6 0.1 2 0.019 028 O. R. 028 O. R.
3.8 11 15 57 3.6 6 0.1 2 0.019 030 O. R. 030 O. R.
4 11 15 57 3.8 6 0.1 2 0.025 038 O. R. 038 O. R.
4.8 13 21 57 4.6 6 0.1 2 0.025 040 O. R. 040 O. R.
5 13 21 57 4.8 6 0.1 2 0.025 048 O. R. 048 O. R.
5.8 13 21 57 5.6 6 0.1 2 0.025 050 O. R. 050 O. R.
6 13 21 57 5.8 6 0.1 2 0.035 058 O. R. 058 O. R.
6.8 16 27 63 6.6 8 0.1 2 0.035 060 O. R. 060 O. R.
7 16 27 63 6.8 8 0.1 2 0.035 068 O. R. 068 O. R.
7.8 19 27 63 7.5 8 0.1 2 0.035 070 O. R. 070 O. R.
8 19 27 63 7.7 8 0.1 2 0.045 078 O. R. 078 O. R.
8.7 19 32 72 8.5 10 0.1 2 0.045 080 O. R. 080 O. R.
9 19 32 72 8.8 10 0.1 2 0.045 087 (O. R.) 087 (O. R.)
9.7 22 32 72 9.5 10 0.1 2 0.045 090 O. R. 090 O. R.
10 22 32 72 9.8 10 0.1 2 0.055 097 O. R. 097 (O. R.)
10.7 26 38 83 10.5 12 0.1 2 0.055 100 O. R. 100 O. R.
11 26 38 83 10.8 12 0.1 2 0.06 107 (O. R.) 107 O. R.
11.7 26 38 83 11.5 12 0.1 2 0.06 110 O. R. 110 O. R.
12 26 38 83 11.8 12 0.1 2 0.07 117 O. R. 117 O. R.
13.7 26 38 83 13.5 14 0.1 2 0.07 120 O. R. 120 O. R.
14 26 38 83 13.8 14 0.1 2 0.08 137 O. R. 137 O. R.
15.7 32 44 92 15.4 16 0.1 2 0.08 140 O. R. 140 O. R.
16 32 44 92 15.7 16 0.1 2 0.09 157 O. R. 157 O. R.
18 32 44 92 17.7 18 0.1 2 0.1 160 O. R. 160 O. R.
20 38 54 104 19.7 20 0.1 2 0.12 180 O. R. 180 O. R.
200 O. R. 200 O. R.
Unit price, €
Prod. group 108
