1. Tangki
2. Non return valve
3. Cooling loop
4. ECU
5. Feeder pump
6. Fuel filter
7. Unit injektor
8. Overflow valve

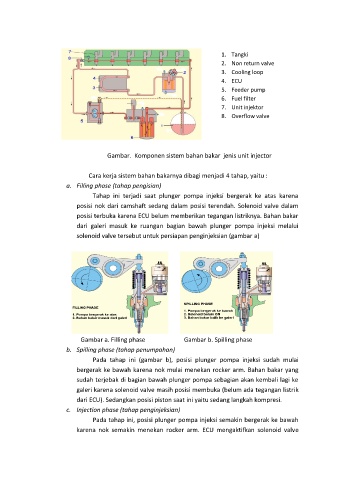

Gambar. Komponen sistem bahan bakar jenis unit injector

Cara kerja sistem bahan bakarnya dibagi menjadi 4 tahap, yaitu :
a. Filling phase (tahap pengisian)
Tahap ini terjadi saat plunger pompa injeksi bergerak ke atas karena
posisi nok dari camshaft sedang dalam posisi terendah. Solenoid valve dalam

posisi terbuka karena ECU belum memberikan tegangan listriknya. Bahan bakar
dari galeri masuk ke ruangan bagian bawah plunger pompa injeksi melalui
solenoid valve tersebut untuk persiapan penginjeksian (gambar a)

Gambar a. Filling phase Gambar b. Spilling phase
b. Spilling phase (tahap penumpahan)
Pada tahap ini (gambar b), posisi plunger pompa injeksi sudah mulai
bergerak ke bawah karena nok mulai menekan rocker arm. Bahan bakar yang

sudah terjebak di bagian bawah plunger pompa sebagian akan kembali lagi ke
galeri karena solenoid valve masih posisi membuka (belum ada tegangan listrik
dari ECU). Sedangkan posisi piston saat ini yaitu sedang langkah kompresi.
c. Injection phase (tahap penginjeksian)
Pada tahap ini, posisi plunger pompa injeksi semakin bergerak ke bawah

karena nok semakin menekan rocker arm. ECU mengaktifkan solenoid valve
