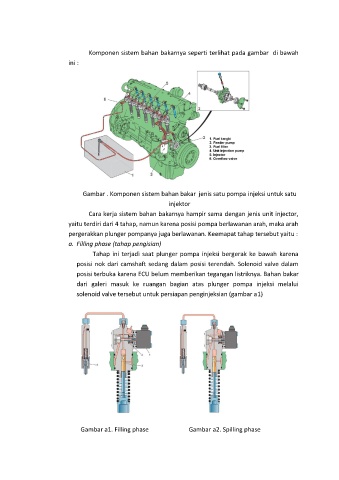

Komponen sistem bahan bakarnya seperti terlihat pada gambar di bawah
ini :

Gambar . Komponen sistem bahan bakar jenis satu pompa injeksi untuk satu
injektor
Cara kerja sistem bahan bakarnya hampir sama dengan jenis unit injector,
yaitu terdiri dari 4 tahap, namun karena posisi pompa berlawanan arah, maka arah

pergerakkan plunger pompanya juga berlawanan. Keemapat tahap tersebut yaitu :
a. Filling phase (tahap pengisian)
Tahap ini terjadi saat plunger pompa injeksi bergerak ke bawah karena
posisi nok dari camshaft sedang dalam posisi terendah. Solenoid valve dalam
posisi terbuka karena ECU belum memberikan tegangan listriknya. Bahan bakar

dari galeri masuk ke ruangan bagian atas plunger pompa injeksi melalui
solenoid valve tersebut untuk persiapan penginjeksian (gambar a1)

Gambar a1. Filling phase Gambar a2. Spilling phase
