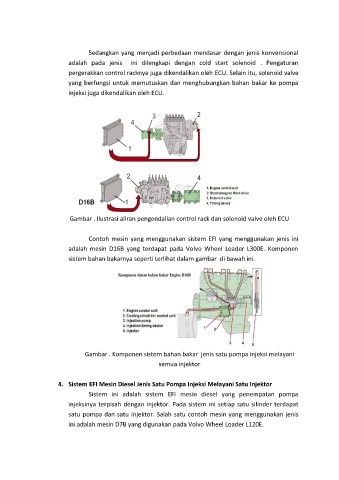

Page 24 - Basic Engine Pada Alat Berat febri

Sedangkan yang menjadi perbedaan mendasar dengan jenis konvensional
adalah pada jenis ini dilengkapi dengan cold start solenoid . Pengaturan
pergerakkan control racknya juga dikendalikan oleh ECU. Selain itu, solenoid valve

yang berfungsi untuk memutuskan dan menghubungkan bahan bakar ke pompa
injeksi juga dikendalikan oleh ECU.

Gambar . Ilustrasi aliran pengendalian control rack dan solenoid valve oleh ECU

Contoh mesin yang menggunakan sistem EFI yang menggunakan jenis ini
adalah mesin D16B yang terdapat pada Volvo Wheel Loader L300E. Komponen
sistem bahan bakarnya seperti terlihat dalam gambar di bawah ini.

Gambar . Komponen sistem bahan bakar jenis satu pompa injeksi melayani
semua injektor

4. Sistem EFI Mesin Diesel Jenis Satu Pompa Injeksi Melayani Satu Injektor
Sistem ini adalah sistem EFI mesin diesel yang penempatan pompa
injeksinya terpisah dengan injektor. Pada sistem ini setiap satu silinder terdapat
satu pompa dan satu injektor. Salah satu contoh mesin yang menggunakan jenis
ini adalah mesin D7B yang digunakan pada Volvo Wheel Loader L120E.
