                       DRYLITE  DRYER


                       Chapter 8: Maintenance

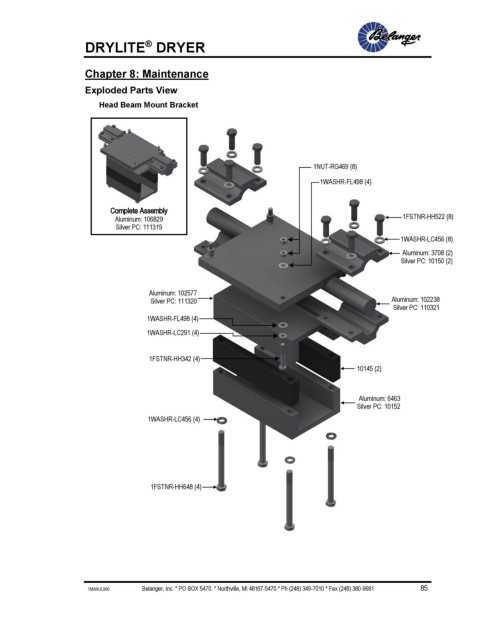

                       Exploded Parts View
                          Head Beam Mount Bracket







                                                                                 1NUT-RG469 (8)
                                                                                   1WASHR-FL498 (4)



                             Complete Assembly
                              Aluminum: 106829                                                          1FSTNR-HH522 (8)
                              Silver PC: 111319
                                                                                                       1WASHR-LC456 (8)
                                                                                                        Aluminum: 3708 (2)
                                                                                                       Silver PC: 10150 (2)



                                       Aluminum: 102577
                                       Silver PC: 111320                                             Aluminum: 102238
                                                                                                     Silver PC: 110321
                                      1WASHR-FL498 (4)
                                      1WASHR-LC291 (4)


                                       1FSTNR-HH342 (4)
                                                                                            10145 (2)



                                                                                             Aluminum: 6463
                                                                                            Silver PC: 10152
                                       1WASHR-LC456 (4)









                                       1FSTNR-HH648 (4)













                       1MANUL960                         Belanger, Inc. * PO BOX 5470. * Northville, MI 48167-5470 * Ph (248) 349-7010 * Fax (248) 380-9681                          85
