MAINTENANCE


            Chapter 4 Replacement Parts and Exploded Views

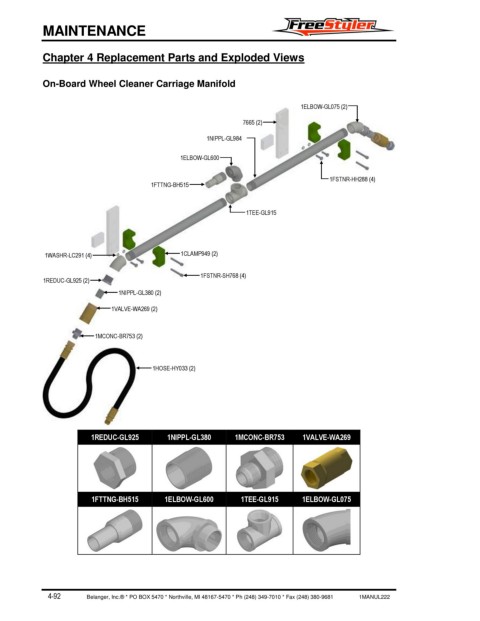

            On-Board Wheel Cleaner Carriage Manifold


                                                                              1ELBOW-GL075 (2)

                                                               7665 (2)
                                                      1NIPPL-GL984

                                               1ELBOW-GL600


                                                                                     1FSTNR-HH288 (4)
                                       1FTTNG-BH515


                                                                1TEE-GL915





            1WASHR-LC291 (4)                   1CLAMP949 (2)

                                                    1FSTNR-SH768 (4)
            1REDUC-GL925 (2)
                               1NIPPL-GL380 (2)

                             1VALVE-WA269 (2)


                         1MCONC-BR753 (2)



                                        1HOSE-HY033 (2)








                        1REDUC-GL925        1NIPPL-GL380     1MCONC-BR753     1VALVE-WA269







                        1FTTNG-BH515       1ELBOW-GL600       1TEE-GL915      1ELBOW-GL075
