213

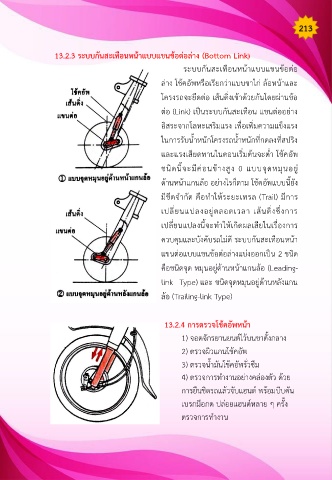

13.2.3 ระบบกันสะเทือนหน้าแบบแขนข้อต่อล่าง (Bottom Link)
ระบบกันสะเทือนหน้าแบบแขนข้อต่อ
ล่าง โช้คอัพหรือเรียกว่าแบบขาไก่ ล้อหน้าและ
โครงรถจะยึดต่อ เส้นดิ่งเข้าด้วยกันโดยผ่านข้อ
ต่อ (Link) เป็นระบบกันสะเทือน แขนต่ออย่าง
อิสระจากโลหะเสริมแรง เพื่อเพิ่มความแข็งแรง
ในการรับน ้าหนักโครงรถน ้าหนักที่กดลงที่สปริง
และแรงเสียดทานในตอนเริ่มต้นจะต่้า โช้คอัพ
ชนิดนี จะมีค่อนข้างสูง 0 แบบจุดหมุนอยู่
ด้านหน้าแกนล้อ อย่างไรก็ตาม โช้คอัพแบบนี ยัง
มีขีดจ้ากัด คือท้าให้ระยะเทรล (Trail) มีการ
เปลี่ยนแปลงอยู่ตลอดเวลา เส้นดิ่งซึ่งการ
เปลี่ยนแปลงนี จะท้าให้เกิดผลเสียในเรื่องการ
ควบคุมและบังคับรถไม่ดี ระบบกันสะเทือนหน้า
แขนต่อแบบแขนข้อต่อล่างแบ่งออกเป็น 2 ชนิด
คือชนิดจุด หมุนอยู่ด้านหน้าแกนล้อ (Leading-
link Type) และ ชนิดจุดหมุนอยู่ด้านหลังแกน
ล้อ (Trailing-link Type)
13.2.4 การตรวจโช้คอัพหน้า
1) จอดจักรยานยนต์ไว้บนขาตั งกลาง
2) ตรวจผิวแกนโช้คอัพ
3) ตรวจน ้ามันโช้คอัพรั่วซึม
4) ตรวจการท้างานอย่างคล่องตัว ด้วย
การยืนชิดรถแล้วจับแฮนด์ พร้อมบีบคัน
เบรกมือกด ปล่อยแฮนด์หลาย ๆ ครั ง
ตรวจการท้างาน
