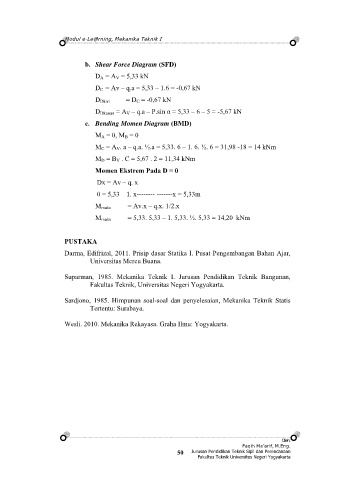

Modul e-Le@rning, Mekanika Teknik I

b. Shear Force Diagram (SFD)

D A = A V = 5,33 kN
D C = Av – q.a = 5,33 – 1.6 = -0,67 kN

D Dkiri = D C = -0,67 kN

D Dkanan = A V – q.a – P.sin α = 5,33 – 6 – 5 = -5,67 kN
c. Bending Momen Diagram (BMD)

M A = 0, M B = 0
M C = A V. a – q.a. ½.a = 5,33. 6 – 1. 6. ½. 6 = 31,98 -18 = 14 kNm

M D = B V . C = 5,67 . 2 = 11,34 kNm
Momen Ekstrem Pada D = 0

Dx = Av – q. x

0 = 5,33 – 1. x-------- -------x = 5,33m
= Av.x – q.x. 1/2.x
M maks
M maks = 5,33. 5,33 – 1. 5,33. ½. 5,33 = 14,20 kNm

PUSTAKA

Darma, Edifrizal, 2011. Prisip dasar Statika I. Pusat Pengembangan Bahan Ajar,
Universitas Mercu Buana.

Suparman, 1985. Mekanika Teknik I. Jurusan Pendidikan Teknik Bangunan,
Fakultas Teknik, Universitas Negeri Yogyakarta.

Sardjono, 1985. Himpunan soal-soal dan penyelesaian, Mekanika Teknik Statis
Tertentu: Surabaya.

Wesli. 2010. Mekanika Rekayasa. Graha Ilmu: Yogyakarta.

Oleh:
Faqih Ma’arif, M.Eng.
50 Jurusan Pendidikan Teknik Sipil dan Perencanaan
Fakultas Teknik Universitas Negeri Yogyakarta
