Modul e-Le@rning, Mekanika Teknik I

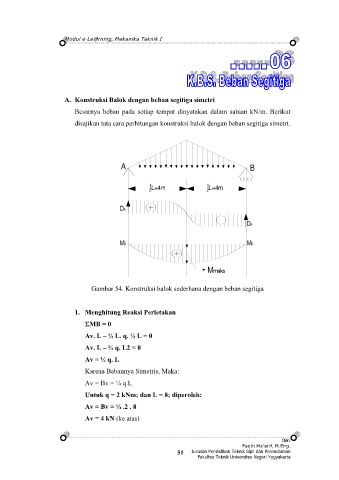

A. Konstruksi Balok dengan beban segitiga simetri

Besarnya beban pada setiap tempat dinyatakan dalam satuan kN/m. Berikut
disajikan tata cara perhitungan konstruksi balok dengan beban segitiga simetri.

A B

1 L=4m 1 L=4m
2 2

DA

DB

MA MB

Mmaks

Gambar 54. Konstruksi balok sederhana dengan beban segitiga

1. Menghitung Reaksi Perletakan
ΣMB = 0

Av. L – ½ L. q. ½ L = 0
Av. L – ¼ q. L2 = 0

Av = ¼ q. L
Karena Bebannya Simetris, Maka:

Av = Bv = ¼ q.L

Untuk q = 2 kNm; dan L = 8; diperoleh:
Av = Bv = ¼ .2 . 8

Av = 4 kN (ke atas)
