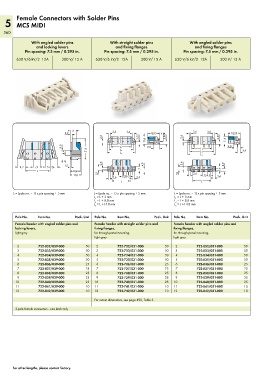

Page 362 - Wago_PCB_TerminalBlocksConnectors_Volume2_2015_US

Female Connectors with Solder Pins
5 MCS MIDI
360

With angled solder pins With straight solder pins With angled solder pins
and locking levers and fixing flanges and fixing flanges
Pin spacing: 7.5 mm / 0.295 in. Pin spacing: 7.5 mm / 0.295 in. Pin spacing: 7.5 mm / 0.295 in.

630 V/6 kV/2 12A 300 V/ 15 A 630 V/6 kV/2 12A 300 V/ 15 A 630 V/6 kV/2 12A 300 V/ 15 A

< 6 < 2,6 3,4 2,6 3,4
2,2 > <__ __> < <18,25_> 5 < > <__ __> < <18,25_>
__> < < <
2,6 <_ _ 3,55 <___ 11,6 3,95 <___ 2,6 <_ _ 3,55 <___ 11,6
9,8 > <_____ L 1 _____> > > 9,8 > > > > ___> <
9,8
4,4 <__ <_ ___ _ 21,6 ____> <_______L 3_________> ___> < <_______L 3_________> > <__
<_____ L 1 _____>
<_____ _L 2_______>
4,4
<_____ _L 2_______>
> > < 2,6 2,6
5
__>
> 8,2 < > 7,5 ( ) • 7,6 < 1,5 < < <__ < 4,9 <__ < <__ < 4,9 <__
<______ L ______> <10,8> _> > 7 _> > 7
2,6
<11,6 > 5,1 2,6 > 7,5 5 < > > 5,1 > <__ > 7,5 5 < 3,4 > >
> <__ > <_ 3,4 > <__
<____L _ _____> <____L ____>
L = (pole no. – 1) x pin spacing + 5 mm L = (pole no. – 1) x pin spacing + 5 mm L = (pole no. – 1) x pin spacing + 5 mm
L = L + 3 mm L = L + 3 mm
1
1
L = L + 8.8 mm L = L + 8.8 mm
2
2
L = L +14.8 mm L = L +14.8 mm
3
3
Pole No. Item No. Pack. Unit Pole No. Item No. Pack. Unit Pole No. Item No. Pack. Unit
Female header with angled solder pins and Female header with straight solder pins and Female header with angled solder pins and
locking levers, fixing flanges, fixing flanges,
light gray for through-panel mounting, for through-panel mounting,
light gray light gray
2 722-832/039-000 50 2 722-732/031-000 50 2 722-832/031-000 50
3 722-833/039-000 50 3 722-733/031-000 50 3 722-833/031-000 50
4 722-834/039-000 50 4 722-734/031-000 50 4 722-834/031-000 50
5 722-835/039-000 50 5 722-735/031-000 50 5 722-835/031-000 50
6 722-836/039-000 25 6 722-736/031-000 25 6 722-836/031-000 25
7 722-837/039-000 25 7 722-737/031-000 25 7 722-837/031-000 25
8 722-838/039-000 25 8 722-738/031-000 25 8 722-838/031-000 25
9 722-839/039-000 25 9 722-739/031-000 25 9 722-839/031-000 25
10 722-840/039-000 25 10 722-740/031-000 25 10 722-840/031-000 25
11 722-841/039-000 10 11 722-741/031-000 10 11 722-841/031-000 10
12 722-842/039-000 10 12 722-742/031-000 10 12 722-842/031-000 10
For cutout dimensions, see page 490, Table 3.

2-pole female connectors - one latch only

For other lengths, please contact factory.
