              DRYLITE DRYER

              Chapter 8: Maintenance

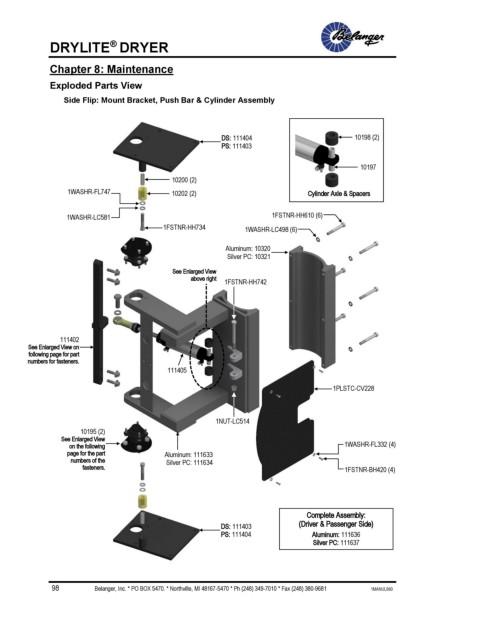

              Exploded Parts View
                 Side Flip: Mount Bracket, Push Bar & Cylinder Assembly



                                                         DS: 111404                         10198 (2)
                                                         PS: 111403

                                                                                              10197
                                             10200 (2)
                  1WASHR-FL747               10202 (2)                          Cylinder Axle & Spacers


                  1WASHR-LC581                                        1FSTNR-HH610 (6)
                                           1FSTNR-HH734        1WASHR-LC498 (6)

                                                           Aluminum: 10320
                                                           Silver PC: 10321

                                             See Enlarged View
                                                  above right
                                                          1FSTNR-HH742







                111402
        See Enlarged View on
        following page for part
        numbers for fasteners.
                                            111405

                                                                                      1PLSTC-CV228



                                                        1NUT-LC514
                     10195 (2)
                 See Enlarged View
                   on the following                                                      1WASHR-FL332 (4)
                  page for the part        Aluminum: 111633
                   numbers of the          Silver PC: 111634
                      fasteners.                                                         1FSTNR-BH420 (4)






                                                                               Complete Assembly:
                                                         DS: 111403          (Driver & Passenger Side)
                                                         PS: 111404              Aluminum: 111636
                                                                                 Silver PC: 111637
