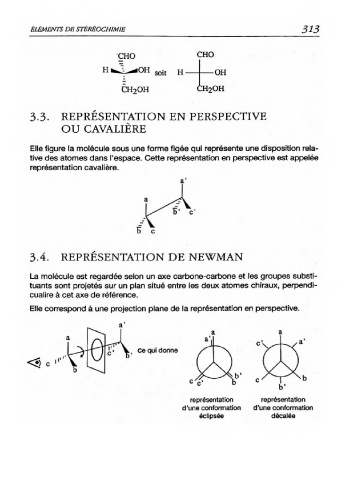

Page 336 - Traité de Chimie Thérapeutique Vol1 Dénomination chimique

ÉLÉMENTS DE STÉRÉOCHIMIE 313

CHO CHO
H sojt h ------OH

CH2OH CH2OH

3.3. REPRÉSENTATION EN PERSPECTIVE
OU CAVALIÈRE

Elle figure la molécule sous une forme figée qui représente une disposition rela­
tive des atomes dans l'espace. Cette représentation en perspective est appelée
représentation cavalière.

3.4. REPRÉSENTATION DE NEWMAN

La molécule est regardée selon un axe carbone-carbone et les groupes substi­
tuants sont projetés sur un plan situé entre les deux atomes chiraux, perpendi-
cuaiire à cet axe de référence.
Elle correspond à une projection plane de la représentation en perspective.

représentation représentation
d'une conformation d'une conformation
éclipsée décalée
