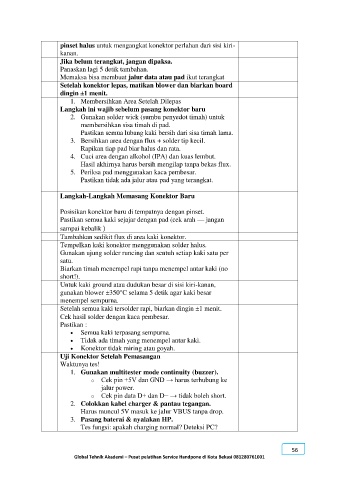

pinset halus untuk mengangkat konektor perlahan dari sisi kiri-
kanan.
Jika belum terangkat, jangan dipaksa.
Panaskan lagi 5 detik tambahan.
Memaksa bisa membuat jalur data atau pad ikut terangkat
Setelah konektor lepas, matikan blower dan biarkan board
dingin ±1 menit.
1. Membersihkan Area Setelah Dilepas
Langkah ini wajib sebelum pasang konektor baru
2. Gunakan solder wick (sumbu penyedot timah) untuk
membersihkan sisa timah di pad.
Pastikan semua lubang kaki bersih dari sisa timah lama.
3. Bersihkan area dengan flux + solder tip kecil.
Rapikan tiap pad biar halus dan rata.
4. Cuci area dengan alkohol (IPA) dan kuas lembut.
Hasil akhirnya harus bersih mengilap tanpa bekas flux.
5. Periksa pad menggunakan kaca pembesar.
Pastikan tidak ada jalur atau pad yang terangkat.

Langkah-Langkah Memasang Konektor Baru

Posisikan konektor baru di tempatnya dengan pinset.
Pastikan semua kaki sejajar dengan pad (cek arah — jangan
sampai kebalik )
Tambahkan sedikit flux di area kaki konektor.
Tempelkan kaki konektor menggunakan solder halus.
Gunakan ujung solder runcing dan sentuh setiap kaki satu per
satu.
Biarkan timah menempel rapi tanpa menempel antar kaki (no
short!).
Untuk kaki ground atau dudukan besar di sisi kiri-kanan,
gunakan blower ±350°C selama 5 detik agar kaki besar
menempel sempurna.
Setelah semua kaki tersolder rapi, biarkan dingin ±1 menit.
Cek hasil solder dengan kaca pembesar.
Pastikan :
 Semua kaki terpasang sempurna.
 Tidak ada timah yang menempel antar kaki.
 Konektor tidak miring atau goyah.
Uji Konektor Setelah Pemasangan
Waktunya tes!
1. Gunakan multitester mode continuity (buzzer).
o Cek pin +5V dan GND → harus terhubung ke
jalur power.
o Cek pin data D+ dan D− → tidak boleh short.
2. Colokkan kabel charger & pantau tegangan.
Harus muncul 5V masuk ke jalur VBUS tanpa drop.
3. Pasang baterai & nyalakan HP.
Tes fungsi: apakah charging normal? Deteksi PC?
