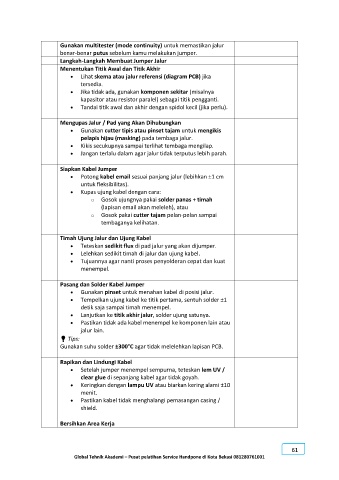

Gunakan multitester (mode continuity) untuk memastikan jalur
benar-benar putus sebelum kamu melakukan jumper.
Langkah-Langkah Membuat Jumper Jalur
Menentukan Titik Awal dan Titik Akhir
 Lihat skema atau jalur referensi (diagram PCB) jika
tersedia.
 Jika tidak ada, gunakan komponen sekitar (misalnya
kapasitor atau resistor paralel) sebagai titik pengganti.
 Tandai titik awal dan akhir dengan spidol kecil (jika perlu).

Mengupas Jalur / Pad yang Akan Dihubungkan
 Gunakan cutter tipis atau pinset tajam untuk mengikis
pelapis hijau (masking) pada tembaga jalur.
 Kikis secukupnya sampai terlihat tembaga mengilap.
 Jangan terlalu dalam agar jalur tidak terputus lebih parah.

Siapkan Kabel Jumper
 Potong kabel email sesuai panjang jalur (lebihkan ±1 cm
untuk fleksibilitas).
 Kupas ujung kabel dengan cara:
o Gosok ujungnya pakai solder panas + timah
(lapisan email akan meleleh), atau
o Gosok pakai cutter tajam pelan-pelan sampai
tembaganya kelihatan.

Timah Ujung Jalur dan Ujung Kabel
 Teteskan sedikit flux di pad jalur yang akan dijumper.
 Lelehkan sedikit timah di jalur dan ujung kabel.
 Tujuannya agar nanti proses penyolderan cepat dan kuat
menempel.

Pasang dan Solder Kabel Jumper
 Gunakan pinset untuk menahan kabel di posisi jalur.
 Tempelkan ujung kabel ke titik pertama, sentuh solder ±1
detik saja sampai timah menempel.
 Lanjutkan ke titik akhir jalur, solder ujung satunya.
 Pastikan tidak ada kabel menempel ke komponen lain atau
jalur lain.
Tips:
Gunakan suhu solder ±300°C agar tidak melelehkan lapisan PCB.

Rapikan dan Lindungi Kabel
 Setelah jumper menempel sempurna, teteskan lem UV /
clear glue di sepanjang kabel agar tidak goyah.
 Keringkan dengan lampu UV atau biarkan kering alami ±10
menit.
 Pastikan kabel tidak menghalangi pemasangan casing /
shield.

Bersihkan Area Kerja
