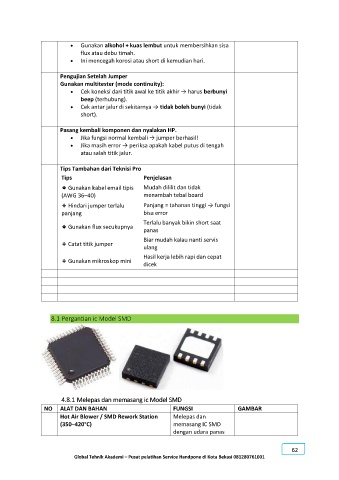

Page 67 - G:\MODUL\02. MODUL KERJA HP 2026\

 Gunakan alkohol + kuas lembut untuk membersihkan sisa
flux atau debu timah.
 Ini mencegah korosi atau short di kemudian hari.

Pengujian Setelah Jumper
Gunakan multitester (mode continuity):
 Cek koneksi dari titik awal ke titik akhir → harus berbunyi
beep (terhubung).
 Cek antar jalur di sekitarnya → tidak boleh bunyi (tidak
short).

Pasang kembali komponen dan nyalakan HP.
 Jika fungsi normal kembali → jumper berhasil!
 Jika masih error → periksa apakah kabel putus di tengah
atau salah titik jalur.

Tips Tambahan dari Teknisi Pro
Tips Penjelasan

Gunakan kabel email tipis Mudah dililit dan tidak
(AWG 36–40) menambah tebal board
Hindari jumper terlalu Panjang = tahanan tinggi → fungsi
panjang bisa error
Terlalu banyak bikin short saat
Gunakan flux secukupnya
panas
Biar mudah kalau nanti servis
Catat titik jumper
ulang
Hasil kerja lebih rapi dan cepat
Gunakan mikroskop mini
dicek

8.1 Pergantian ic Model SMD

4.8.1 Melepas dan memasang ic Model SMD
NO ALAT DAN BAHAN FUNGSI GAMBAR
Hot Air Blower / SMD Rework Station Melepas dan
(350–420°C) memasang IC SMD
dengan udara panas
