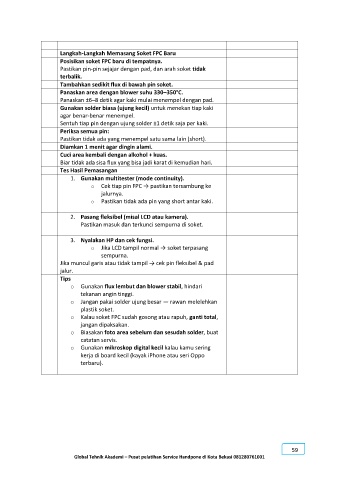

Langkah-Langkah Memasang Soket FPC Baru
Posisikan soket FPC baru di tempatnya.
Pastikan pin-pin sejajar dengan pad, dan arah soket tidak
terbalik.
Tambahkan sedikit flux di bawah pin soket.
Panaskan area dengan blower suhu 330–350°C.
Panaskan ±6–8 detik agar kaki mulai menempel dengan pad.
Gunakan solder biasa (ujung kecil) untuk menekan tiap kaki
agar benar-benar menempel.
Sentuh tiap pin dengan ujung solder ±1 detik saja per kaki.
Periksa semua pin:
Pastikan tidak ada yang menempel satu sama lain (short).
Diamkan 1 menit agar dingin alami.
Cuci area kembali dengan alkohol + kuas.
Biar tidak ada sisa flux yang bisa jadi karat di kemudian hari.
Tes Hasil Pemasangan
1. Gunakan multitester (mode continuity).
o Cek tiap pin FPC → pastikan tersambung ke
jalurnya.
o Pastikan tidak ada pin yang short antar kaki.

2. Pasang fleksibel (misal LCD atau kamera).
Pastikan masuk dan terkunci sempurna di soket.

3. Nyalakan HP dan cek fungsi.
o Jika LCD tampil normal → soket terpasang
sempurna.
Jika muncul garis atau tidak tampil → cek pin fleksibel & pad
jalur.
Tips
o Gunakan flux lembut dan blower stabil, hindari
tekanan angin tinggi.
o Jangan pakai solder ujung besar — rawan melelehkan
plastik soket.
o Kalau soket FPC sudah gosong atau rapuh, ganti total,
jangan dipaksakan.
o Biasakan foto area sebelum dan sesudah solder, buat
catatan servis.
o Gunakan mikroskop digital kecil kalau kamu sering
kerja di board kecil (kayak iPhone atau seri Oppo
terbaru).
