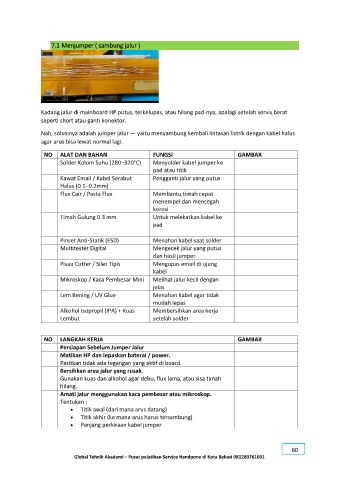

7.1 Menjumper ( sambung jalur )

Kadang jalur di mainboard HP putus, terkelupas, atau hilang pad-nya, apalagi setelah servis berat
seperti short atau ganti konektor.

Nah, solusinya adalah jumper jalur — yaitu menyambung kembali lintasan listrik dengan kabel halus
agar arus bisa lewat normal lagi.

NO ALAT DAN BAHAN FUNGSI GAMBAR
Solder Kolom Suhu (280–320°C) Menyolder kabel jumper ke
pad atau titik
Kawat Email / Kabel Serabut Pengganti jalur yang putus
Halus (0.1–0.2mm)
Flux Cair / Pasta Flux Membantu timah cepat
menempel dan mencegah
korosi
Timah Gulung 0.3 mm Untuk melekatkan kabel ke
pad

Pinset Anti-Statik (ESD) Menahan kabel saat solder
Multitester Digital Mengecek jalur yang putus
dan hasil jumper
Pisau Cutter / Silet Tipis Mengupas email di ujung
kabel
Mikroskop / Kaca Pembesar Mini Melihat jalur kecil dengan
jelas
Lem Bening / UV Glue Menahan kabel agar tidak
mudah lepas
Alkohol Isopropil (IPA) + Kuas Membersihkan area kerja
Lembut setelah solder

NO LANGKAH KERJA GAMBAR
Persiapan Sebelum Jumper Jalur
Matikan HP dan lepaskan baterai / power.
Pastikan tidak ada tegangan yang aktif di board.
Bersihkan area jalur yang rusak.
Gunakan kuas dan alkohol agar debu, flux lama, atau sisa timah
hilang.
Amati jalur menggunakan kaca pembesar atau mikroskop.
Tentukan :
 Titik awal (dari mana arus datang)
 Titik akhir (ke mana arus harus tersambung)
 Panjang perkiraan kabel jumper
