qarshilik qiymati bo‘yicha Ux kuchlanish qiymatining pasayishi
o‘lchanadi:

Ux = U Ux qiymati batareya

1  R
R x
manbai (61-rasmdagi misolga
qarang) bilan ulangan L1 va L2
pentodalarda o‘zgarmas tok ikki

kaskadli kuchaytirgichga ega
bo‘lgan lampali voltimetr
yordamida o‘lchanadi.

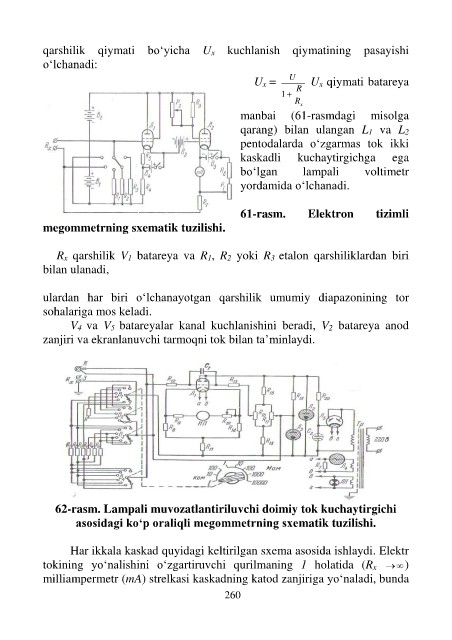

61-rasm. Elektron tizimli
megommetrning sxematik tuzilishi.

Rx qarshilik V1 batareya va R1, R2 yoki R3 etalon qarshiliklardan biri
bilan ulanadi,

ulardan har biri o‘lchanayotgan qarshilik umumiy diapazonining tor
sohalariga mos keladi.
V4 va V5 batareyalar kanal kuchlanishini beradi, V2 batareya anod

zanjiri va ekranlanuvchi tarmoqni tok bilan ta’minlaydi.

62-rasm. Lampali muvozatlantiriluvchi doimiy tok kuchaytirgichi

asosidagi ko‘p oraliqli megommetrning sxematik tuzilishi.

Har ikkala kaskad quyidagi keltirilgan sxema asosida ishlaydi. Elektr

tokining yo‘nalishini o‘zgartiruvchi qurilmaning 1 holatida (Rx  )

milliampermetr (mA) strelkasi kaskadning katod zanjiriga yo‘naladi, bunda
